Станок токарно-винторезный универсальный 165
Продается токарный станок модели 165. Станок предназначен для обработки черных и цветных металлов с высокими скоростями резания, используя резцы из быстрорежущей стали и твердых сплавов. Оснащен механическим перемещением суппорта для точения конусов, коробкой подач и скоростей для настройки резьбы и подачи, а также быстрым перемещением суппорта в продольном и поперечном направлениях. Обеспечивает высокую точность обработки и гладкость поверхности. Вид климатического исполнения — УХЛ4, класс точности — Н.
В комплекте неподвижный люнет.

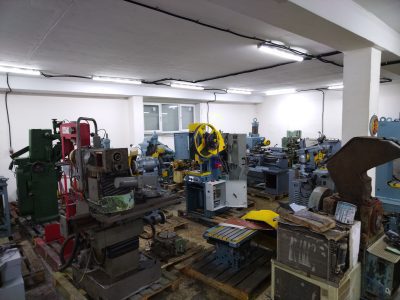

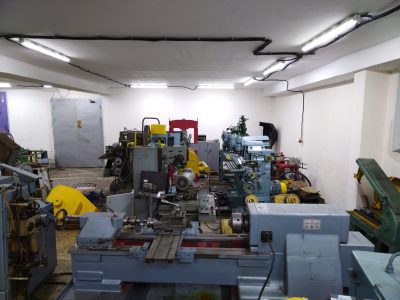

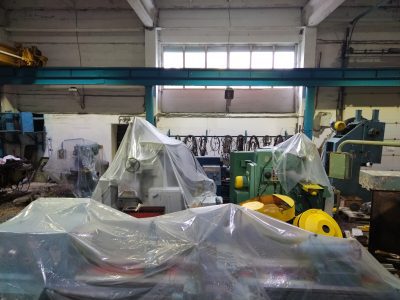

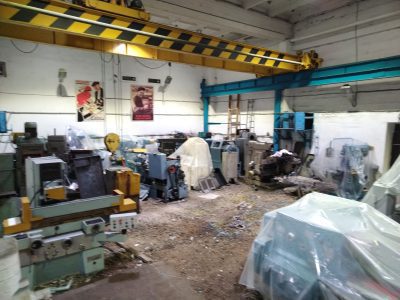

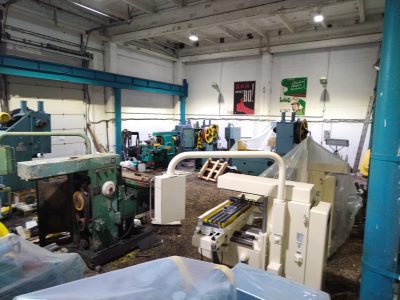

Станок находится на нашем складе. Проверен, готов к работе.
Технические характеристики:
Основные параметры станка 165
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр обрабатываемой заготовки над станиной, мм 1000
Наибольший диаметр обрабатываемой заготовки над суппортом, мм 600
Наибольшая длина заготовки (РМЦ), мм 2800
Высота устанавливаемого резца, мм 45 х 45
Наибольшая масса заготовки в центрах, кг 5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 85
Наибольший диаметр зажимаемого прутка, мм 80
Число ступеней частот прямого вращения шпинделя 24
Частота прямого вращения шпинделя, об/мин 5…500
Размер внутреннего конуса в шпинделе 100, 1:20
Конец шпинделя по ГОСТ 12595-72 1-15М
Торможение шпинделя есть
Подачи
Наибольшее продольное перемещение суппорта РМЦ=3000, мм 2520
Наибольшее поперечное перемещение суппорта, мм 600
Цена деления лимба при продольном перемещении, мм 0,1
Цена деления лимба при поперечном перемещении, мм 0,05
Наибольшее продольное перемещение на оборот лимба, мм 50
Наибольшее поперечное перемещение на оборот лимба, мм 6
Число ступеней продольных подач 32
Пределы продольных подач, мм/об 0,20..3,05
Пределы поперечных подач, мм/об 0,07..1,04
Наибольшее продольное усилие резания Pz, кН 12
Наибольшее поперечное усилие резания Pх, кН 780
Скорость быстрых перемещений суппорта, продольных, м/мин 2,16
Скорость быстрых перемещений суппорта, поперечных, м/мин 0,735
Пределы шагов нарезаемых резьб метрических, мм 1…120
Пределы шагов нарезаемых резьб дюймовых 28…¼
Пределы шагов нарезаемых резьб модульных 0,5…30
Резцовые салазки (верхний суппорт)
Наибольшее перемещение резцовых салазок, мм 240
Цена деления лимба перемещения резцовых салазок, мм 0,05
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79 Морзе 5
Наибольшее перемещение пиноли, мм 300
Диаметр пиноли, мм
Электрооборудование
Количество электродвигателей на станке 3
Электродвигатель главного привода, кВт 22
Электродвигатель быстрого хода суппорта, кВт 1,5
Насос охлаждения (помпа) ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=2800,3000, мм 5825 х 2100 х 1760
Масса станка РМЦ=3000, кг 12500
